GDBN-GX020地下綜合管線探測儀是西安光大百納開發研制的地下管道探測儀，全新的外形設計符合人機工程學原理。顯示均采用彩色液晶屏，背景燈可保證在任何情況下清晰顯示信息。尤其是先進的窄帶數字濾波技術，使得在任何強磁場下不受干擾，特別適合高電壓強磁場環境下使用。在地下管線探測功能上增加了指向模式；使用方向箭頭為操作者指示電纜的中心線，360度數字羅盤顯示地下管線的走向，即使是初次使用者也能輕松完成地下管線探測任務；另外也增加更多的頻率，使操作者有了更多的選擇，并可以按客戶需求需求制定特殊頻率。

       GDBN-GX020地下管道探測儀采用高亮大屏幕彩色液晶，即使在陽光下亦可清楚顯示。GDBN-GX020地下管道探測儀的設計繼承了光大百納電子的以往GXY系列管線探測儀的優點，在它們的基礎上根據客戶的需求進行了相應的改進，更加符合現場工作的需要，使得儀器的使用更加簡單實用。GDBN-GX020地下管道探測儀自動化程度高，即使是非專業人員使用，也可以獲得專業的探測效果。

       GXY系列地下管線探測儀（地下管道探測儀）以其優越的性能，靈活方便的檢測方法，在電力、電信、供水、熱力、燃?xì)?、石油、化工、城市公用事業等領域贏得了廣大的用戶，特別適合于電纜、管道探測，業已成為施工、驗收、管網普查的必備工具和首選品牌，為我國的相關行業的管線管理水平的提高發揮了積極的作用。

先進的羅盤導向技術：此機型具有先進的羅盤導向功能

測試路由更加快捷，指出線纜的方向，根據羅盤進行追蹤。

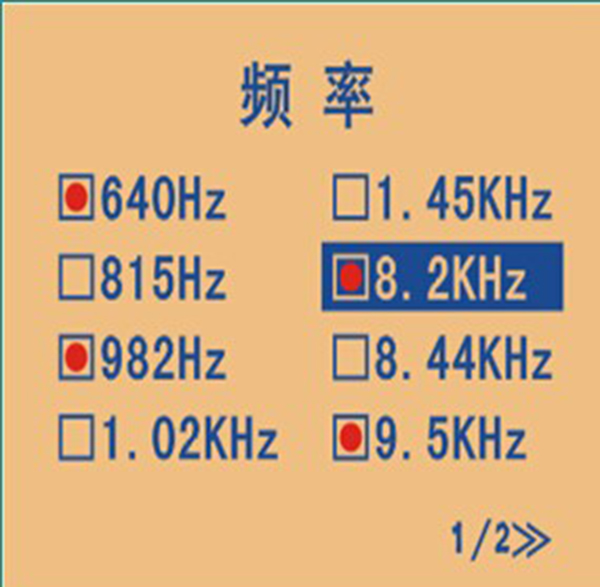

多頻率供選擇：可定制頻率10多種頻率供你選擇，根據需求可為

你定制特殊頻率，足您的各種探測需求。

獨有的雙天線窄峰定位法，帶有專利技術的窄峰定位導向技術

輕松識別目標電纜，信號反映更及時，信號變化更明顯。

GDBN-GX020地下管道探測儀主要技術特點：

發射機、接收機均采用高亮大屏幕彩色液晶顯示器，具有羅盤追蹤定位功能：

      更加人性化的設計；專業的窄帶濾波，抗干擾能力最強；連續自動阻抗匹配，不需人工干預；多天線、多通道，直接顯示電纜埋深；

      電流測量用于目標管線的識別；管線密集區域識別目標管線最有效的方法；

      自帶充電電池，不需市電，便于野外使用；

      尋測50Hz運行電纜路徑；內置歐姆表可測環路電阻；

      可選擇干電池和充電電池；充分保證供電時間，節約探測成本

      萬用表功能：在電纜故障查找前后測試電纜的通斷性和絕緣質量；

      適用于探測大埋深和長距離管線，探測更深、更遠、更準確；

      可靠識別目標電纜：帶有專利技術的定位導向技術輕松識別目標電纜；

      優質的售后保障，買的放心、用的安心 ；

GDBN-GX020地下管道探測儀技術指標：

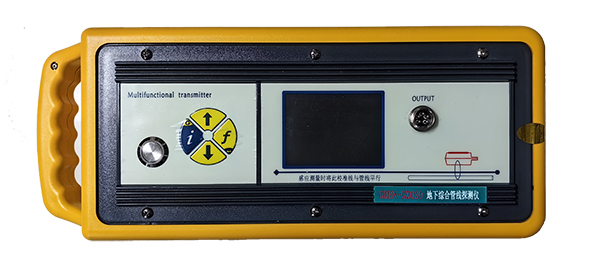

      發射機:

      工作頻率：512 Hz、640 Hz、1.3K Hz、8.2KHz、9.6 KHz、16.4 KHz、32 KHz、65 KHz、74 KHz、82 KHz、98 KHz、128 KHz、131 KHz、200 KHz

      工作模式：直連、耦合、感應

      匹配負載：5歐姆——3000歐姆

      輸出功率：隨匹配負荷1～10瓦自動調節，電阻為5－3000 歐姆；

      液晶顯示：自動背光照明，顯示輸出能量、運行模式、自檢狀態、負荷電阻、電壓等；

      電池型號及壽命： 6節1號充電電池，連續工作4-8小時；（視所選頻率及功率檔位）；

      過熱過流：自動保護

      電池狀態：圖形顯示；

      功率輸出：四檔輸出

      電池類型：5200Ma鋰電池

      尺寸大小：390（長）×160（寬）×150（高）

      重       量：3.3公斤

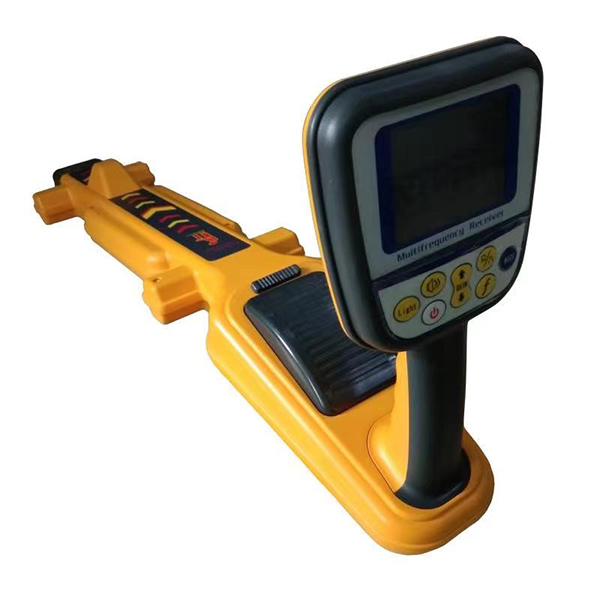

      接收機:

      工作頻率： 50Hz、60 Hz、512 Hz、640 Hz、1.3K Hz、8.2KHz、9.6 KHz、16.4 KHz、32 KHz、65 KHz、

                        74 KHz、82 KHz、98 KHz、128 KHz、131 KHz、200 KHz

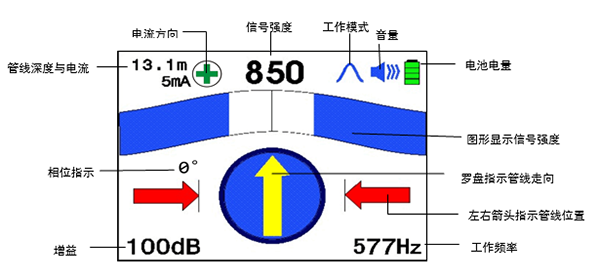

       具有彩色導向羅盤指示管線走向自動識別外接附件

       天線模式：波峰法、寬峰法、寬峰箭頭、波谷法

       信號強度：圖形與數字顯示，量程0～999，可指示最大信號強度

       增益控制：自動增益和手動增益，動態增益范圍為0dB～100dB

       探測深度：最大探深不小于10米（直連法）

       最大探測距離：直連法時絕緣良好的電纜最大可達15km

       深度顯示：數字顯示，最大可探測達2.5m，可選擇實時顯示

       電流顯示：顯示被測電纜的有效電流值，可選擇實時顯示

       聲音指示：隨信號強度變化的調頻音調

       電量顯示：圖形顯示

       精       度：±(5-12)%≤2.5m

       采用3.5寸彩色液晶顯示屏，液晶屏背光亮度可調且

       內置6節1.5V 2200mAH可充電鎳氫電池供電

        配套智能型鎳氫電池充電器，9V 800mA

        充滿后連續工作時間大于6小時，間斷工作大于16小時

        工作溫度：-20℃--70℃

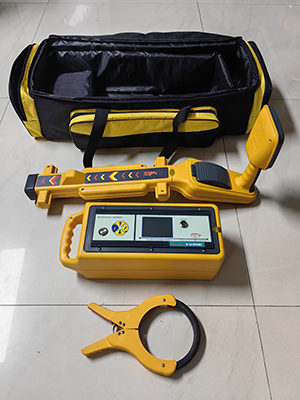

      標準配置：

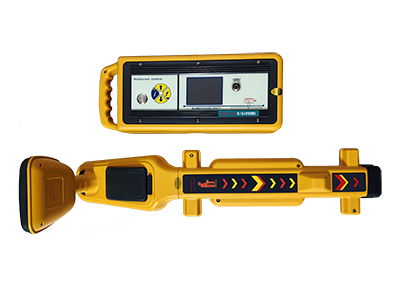

       接收機、發射機、地釬、儀器包裝箱、充電電池及充電器

       選配件：耦合感應夾鉗、車載充電器

       質量保證：客戶購機之日起18個月內質量保修（不含充電電池），終身維修。
