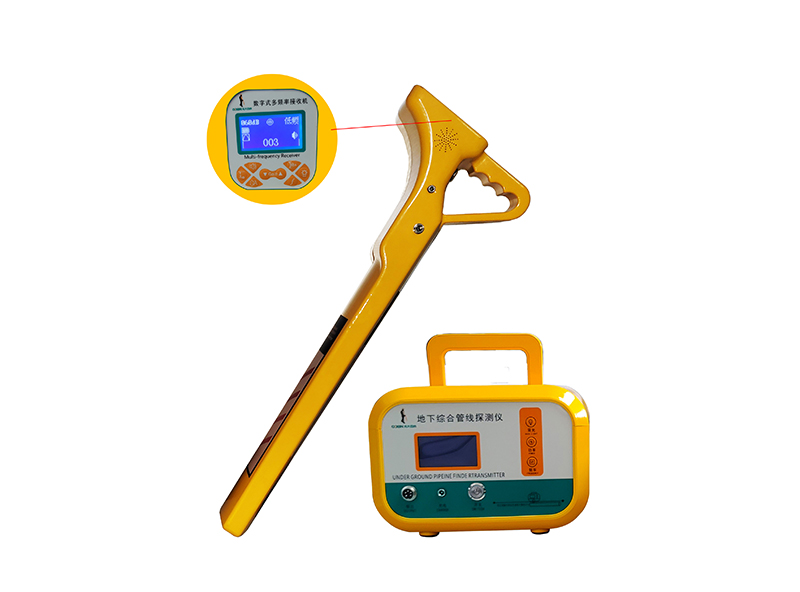

地下綜合管線探測儀 GDBN-GX010

一、性能特點

1) 便攜輕巧，使用方便，充電鋰電池供電，一人即可操作，使用簡單。

2) 數字化設計，軟件控制，性能穩定、可靠。

3) 所測信息以數字大小、升降光柵長短、聲音緩急三種方式提供給操作者，使測試過程輕松自如。

4) 大屏液晶界面，中文顯示，一看就懂，易學、易會。

5) 接收機具有缺電報警和自動關機保護等功能。

6) 使用耦合法可實現帶電查找路徑。

7) 接收機可配識別接收耦合鉗用于管線鑒別。

8) 發射機恒功率輸出、自動匹配，保證本機工作在最佳狀態。內置歐母表功能，自動測量電纜對地及相間的環路阻抗，可協助判斷故障性質。

9) 具有背光功能，適應夜間操作。

10）通過“A”字架可以探測出直埋管線的對地故障及外皮破損故障。

二、 儀器參數

2.1 發射機

1）輸出信號：輸出四種頻率的正弦交流信號，分別是低頻、中頻、高頻、射頻。

2）輸出功率：恒功率輸出，低、中、高三檔（最大不小于6瓦）。

3）輸出模式：直連法、耦合法、感應法。

4）阻抗顯示：99999歐以內。

5）負載匹配：1—10000歐。

6）顯示界面：大屏液晶中文、圖形顯示，自帶背光。

7）電    源：7.4V 5200ma鋰電池，充放電500次。

8）待機時間：大于8小時，電量提示。

9）過熱過流：自動保護。

10）工作溫度：-20℃ 至 -50℃

11）體    積：400mm×160mm×140 mm

12）重    量：3.6 kg

2.2 接收機

1）接收頻率：接收五種不同頻率的正弦交流信號，分別是低頻、中頻、高頻、射頻、50HZ.

2）接收模式：波峰法（水平線圈）、 波谷法（豎直線圈）、 外接設備法（耦合鉗）。

3）信號界面：數字大小、光柵長短、聲音緩急三種界面同時提示信號強弱

4）顯示界面：大屏液晶中文、圖形顯示，自帶背光。

5）增益控制：手動調節，動態范圍 0至100db。

6) 探測長度：直連電纜時，最長15KM。.

             耦合電纜時，一次耦合可測3Km，多次耦合無限遠。

             感應電纜時，一次感應可測300m，多次感應無限遠。

7）深度測量：直讀探測深度，范圍 0至250cm。80%法測深度，范圍 000至250cm（感應）\500cm（直連）

8）電流測量：直讀電流，范圍000-999mA.

9) 探測精度：埋深的5%

10）電   源：7.4V 5200ma鋰電池，充放電500次。

11）待機時間：大于12小時，電量提示。

12）過熱過流：自動保護。

13）工作溫度：-10℃ - 40℃。

14）體    積：650mm×110mm×230mm

15）重    量：2.3Kg

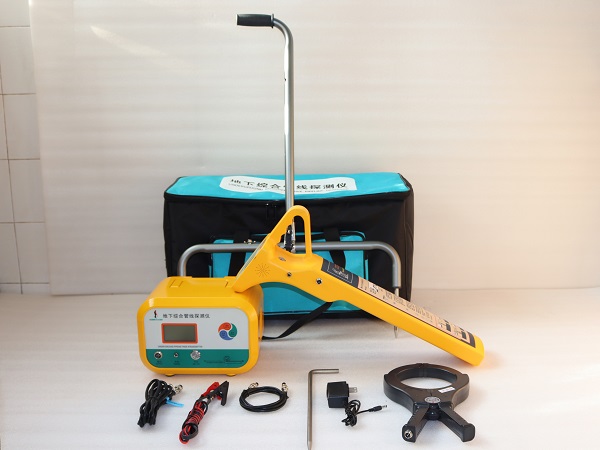

三、設備配置:發射機一臺、接收機一臺、信號線一根、充電器一個、耦合鉗一個、連接線一套；說明書一本；保修卡、裝箱清單及出廠檢驗報告各一份。
