    行業新聞
    怎樣選擇一款高精度的電纜故障測試儀
    時間: 2022-11-11 21:09 瀏覽次數:
    對于各類型的被測電纜,利用電纜故障測試儀的的“速度測量”功能可以在輸入該電纜的已知全長后,測出電波在該電纜中的傳播速度。然后以此電波傳播速度設置在儀器中就能保證其
            很多用戶在選擇電纜故障測試儀的時候,都會關注一個問題,這個電纜故障測試儀的測量精度有多高,誤差有多大?
            接下來我們就帶著用戶的這個疑慮結合電纜故障測試儀的工作原理,給出用戶一個清晰的解答。


    電纜故障測試儀的工作原理

    電纜故障測試儀的工作原理

           電纜故障一般分為兩大類:低阻、開路故障和高阻故障。電纜故障測試儀根據雷達測距原理,向電纜發射一個低壓脈沖或高壓脈沖。當遇到特性阻抗不匹配的地方時,就會產生反射波,電纜故障測試儀以極高的速度將發射波形和反射波形采集下來并顯示在屏幕上,用雙游標卡在波形的兩個特征拐點上。電纜故障測試儀根據電波在電纜中的傳播速度,便可測算出故障點到測試點的距離。
          不同廠家生產的電纜,盡管型號相同,因?yàn)楣に嚭徒橘|(zhì)配方的差異,會導致電波傳播速度的差異。如果直接使用電纜故障測試儀給出的平均電波傳播速度,會造成一定的測試誤差。為了更加精確地測試故障距離,往往需要重新核對(測試)該電纜的電波傳播速度。


    電纜故障測試儀電波測速的方法如下:

         A.首先選一段已知長度被測電纜。如果此次被測電纜的長度為已知,也可以用此電纜進行測速。
         B. 儀器進入設置界面后,按“采樣方法”后選擇“速度測量鍵”。 選取適當?shù)牟蓸宇l率和脈沖寬度。儀器的測量夾子線接在被測電纜的芯線和外皮上。按“電纜長度”鍵,彈出對話框,填寫電纜長度值,按“OK”鍵。點擊“采樣”鍵”       儀器屏幕將顯示低壓脈沖開路測試波形,通過游標定位儀器將自動顯示所選的電纜的測試速度。

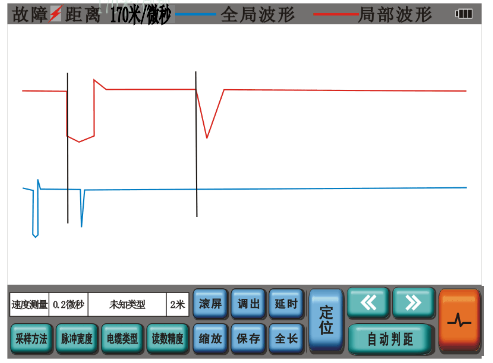

    電纜故障測試儀波速度測量界面

    電纜故障測試儀波速度測量界面

           對于各類型的被測電纜,利用電纜故障測試儀的的“速度測量”功能可以在輸入該電纜的已知全長后,測出電波在該電纜中的傳播速度。然后以此電波傳播速度設置在儀器中就能保證其測試精度。
