電纜故障測試儀是一種常用的電纜故障檢測設備，這種設備使用與多種電纜故障檢測，其性能穩定，檢測精準，讓電纜故障檢測工作變得更加方面。檢測人員的工作效率大大提升了。今天我們主要來探究的是帶電電纜故障測試儀的構成。


　　

　　帶電電纜故障測試儀的測試構成：

　　

　　一、帶電電纜故障測試儀，由以下部件組成：

　　

　　1、儀器主機：電纜故障閃絡測試器，簡稱閃絡測試器。電纜路徑測試信號源，簡稱路徑測試器。電纜故障定點/路徑計接收器，簡稱定點儀。

　　

　　2、高壓附件：高壓脈沖電容器。一種交直流兩用高壓測試變壓器。高壓試驗變壓器操作箱。

　　

　　二、電纜故障測試儀的測試功能主要有：

　　

　　1、用途：適用于各種不同截面、不同介質的電力電纜、高頻同軸電纜、市政電纜、路燈用電纜、地埋線等的低阻故障測試，短路故障測試，斷路故障測試，高阻漏電故障測試，高阻閃絡故障測試。具體地說，有以下幾種類型：

　　

　　（1）可測試的電纜按電壓等效：有低壓電纜，高壓電纜。

　　

　?。?）可測試的電纜按使用類型分為：電力傳輸電纜；控制電纜；路燈電纜。

　　

　?。?）可測試的電纜按敷設方式分為：有直埋電纜、有電纜溝敷設電纜、有架空電纜和兩根以上平行直埋的低壓電線。

　　

　?。?）可測試的電纜按故障類型分為：有短路故障；斷相故障；低阻故障；高阻漏泄故障；高阻閃絡故障，故障分類后有詳細說明。

　　

　?。?）如果有一個電纜識別器，就可以完成從電纜溝里埋設的多根電纜中，找到我們正在尋找的一根電纜，也就是電纜識別器。

　　

　　（6）故障測試和電纜識別，都是針對斷電電纜進行測試，帶電運行的電纜無法進行故障測試。

　　

　　三、電纜故障測試儀的測試原理介紹：

　　

　　1、本套儀器主機為一臺主機，主要用于電纜故障測試。

　　

　　2、為電纜故障距離粗測儀表，可測量出故障點到電纜測試端面的大概距離。

　　

　　3、閃電計能夠測量電纜長度和電纜內電磁波傳播速度。閃電計的測試原理是雷達反射法，又稱脈沖反射法。閃電計單端測試距離：≤15km。閃電計最短測試距離(盲區):15-20米。

　　

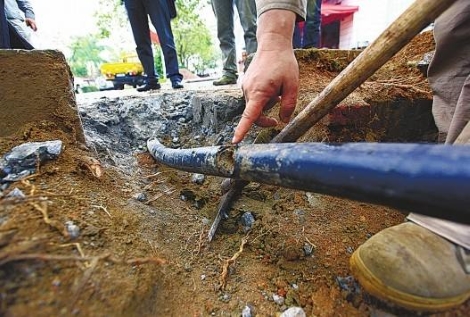

　　4、電纜故障測試儀的測量誤差：粗測誤差±1%，系統(點)誤差±0.2m。簡而言之，就是在精確地確定故障點之后，挖一個坑就可以發現故障點。

　　

　　5、電纜故障探測儀尋測電纜路徑的原理是：在被測電纜上加入電磁波信號，通過定點儀接收尋測電纜路徑信號。利用電纜正上方地面接收電磁信號的最小特性，確定電纜的埋設位置。

　　

　　以上就是關于帶電電纜故障測試儀測試構成介紹，大家了解了嗎？關注小編，更多精彩，盡在下期！
