不易續弧的電纜接頭故障探測案例（十三）
時間: 2022-07-30 23:12
瀏覽次數：
電纜線路在運行時發生了接地故障，分開電纜兩端同其他設備的連接后，絕緣測試時發現距車間內開關柜1m處被擊穿
一、故障線路情況描述及故障性質診斷
線路名址:淄博鋼廠 電壓等級:6kV
絕緣類型:XLPE 絕緣 電纜全長:795m
電纜線路在運行時發生了接地故障，分開電纜兩端同其他設備的連接后，絕緣測試時發現距車間內開關柜1m處被擊穿，鋸掉這1m電纜后，用兆歐表測試電纜絕緣電阻為:A、C相對地為∞，B相對地為0;用萬用表測試B相對地絕緣電阻為20kΩ，診斷電纜仍然存在單相高阻接地故障。電纜敷設情況如圖13-1所示。

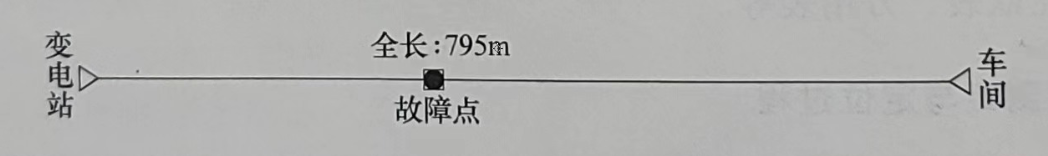

圖13-1 電纜敷設示意圖
二、電纜故障測試儀器
三、故障測距與定位過程
在變電站，首先用GDBN-C2000 電力電纜故障測距儀的低壓脈沖方式，通過A、C相間測得電纜的全長為795m(波形未記錄)，和資料基本相符。

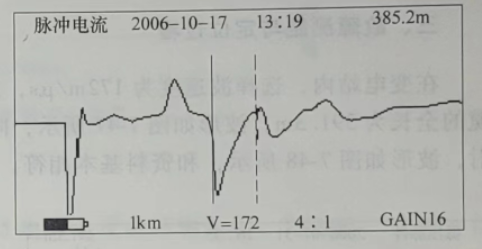

圖13-2脈沖電流法測試故障波形
然后將 GDBN-G60電纜測試高壓信號發生器和GDBN-DC2000二次脈沖信號耦合器與電纜故障相連接后，用GDBN-C2000 電力電纜故障測距儀的二次脈沖方式測試B相的故障距離。但測試中發現，故障點不能續弧，無法得到二次脈沖波形。
圖13-2脈沖電流法測試故障波形
將高壓信號發生器旋至周期放電方式，攜帶GDBN-D30電纜故障定點儀到380多米處定點時發現，該處是一電纜接頭，接頭處因外界施工而被裸露在外，接頭內正在放電，放電聲是一種持續的劈劈啪啪的聲音，不是梆梆的聲音，說明放電不是很充分，提高沖擊電壓后仍然如此?？赡苁且蛲饨缡┕る娎|被扯動，接頭內部受傷所致。重新制作接頭后恢復供電。
測試體會:
雖說接地電阻 20kΩ屬于高阻故障，但因故障點放電不充分或放電產生的弧光迅速熄滅，無法續弧，使得此高阻故障不能用二次脈沖法測試，應選用脈沖電流法測試該故障的故障距離。故障點在接頭處和故障點處浸在水里時，常發生這種情況。
