    二次脈沖法測試單相接地電纜故障案例(十六)
    時間: 2022-08-06 20:12 瀏覽次數:
    當用脈沖電流法和二次脈沖法對同一個故障進行測試時,如果 兩者測得的距離差不多,應該以二次脈沖法的測距為準。

    一、故障線路情況描述及故障性質診斷

            線路名址:臨沂發電廠      電壓等級:10kV
            絕緣類型:XLPE絕緣        電纜全長:7000m
            電纜敷設情況如圖16-1所示,此電纜是電廠對用戶的供電電纜,電纜在運行中發生接地跳閘事故,用兆歐表測試三相對地絕緣電阻為:A、B相對地∞。C相對地5MΩ,診斷此電纜發生了單相高阻接地故障。

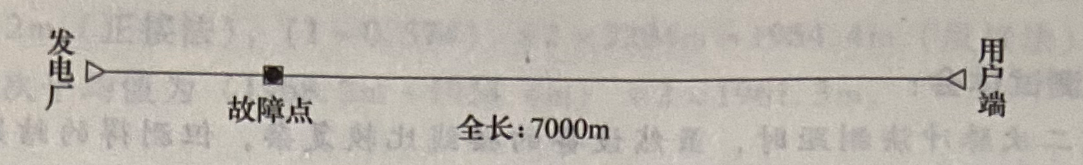

    圖16-1 電纜敷設示意圖

    圖16-1 電纜敷設示意圖
    二、電纜故障測試儀器

    三、電纜故障測距與定位過程

           在電廠變電站內,選擇波速度為170m/μs,通過B相對金屬護層用GDBN-C1000的低壓脈沖法測得電纜的全長為 7000m,和資料基本相符。
          通過GDBN-G60向C相和金屬護層之間施加高壓脈沖,用GDBN-C1000的脈沖電流法測得電纜的故障距離為462.4m,如圖16-2 所示。

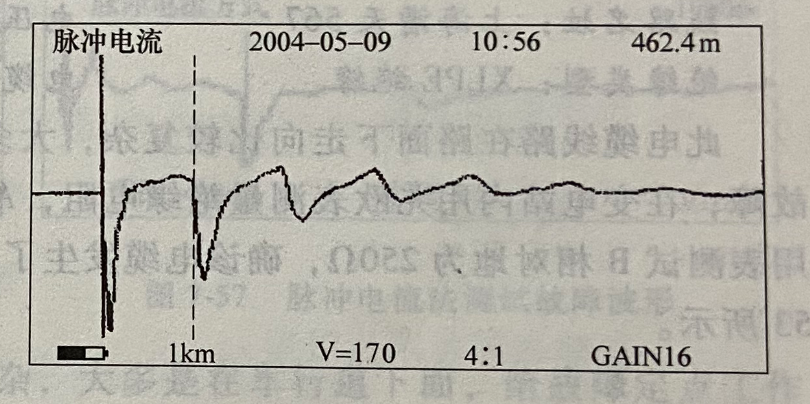

    圖16-2 脈沖電流法測試故障波形

    圖16-2 脈沖電流法測試故障波形

           由于電纜比較長,路徑也不是十分清晰,故障定點時,目測 460m 的位置發生嚴重偏差,使定點工作遇到了困難。
    圖7-51脈沖電流法測試故障波形
          重新回到電廠變電站內,把GDBN-G60、GDBN-DC2000和 GDBN-C1000組合連接后,用二次脈沖法測試,得到圖 16-3 所示的二次脈沖波形。電纜的故障距離為440.3m。這次選擇的波速度是172m/μs,根據以往的測試經驗,這個440m的故障距離應該更精確一些。

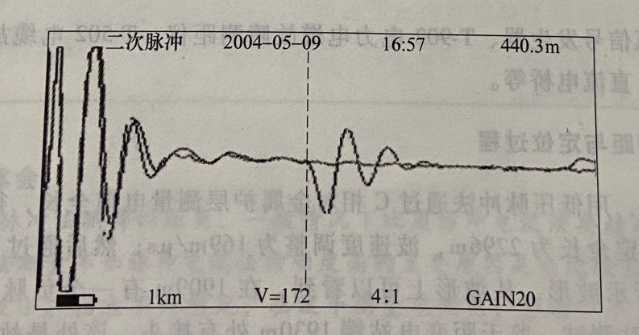

    圖16-3 二次脈沖法測試故障波形

    圖16-3 二次脈沖法測試故障波形

            用GDBN-G60向電纜的故障相和金屬護層之間施加20kV的周期性的高壓脈沖,攜帶GDBN-D30從電廠開始,通過脈沖磁場的正負法,查找電纜的路徑,同時也通過聲磁同步法尋找故障點的位置,這次很快就收到了故障點放電的聲音信號,移動探頭后找到了聲磁時間差最小的位置。挖開電纜后,看到了故障點。

    測試體會:
    選用二次脈沖法測距時,雖然設備的接線比較復雜,但測得的結果要比脈沖電流法更精確一些,測得的波形更易于理解和分析。所以,當用脈沖電流法和二次脈沖法對同一個故障進行測試時,如果 兩者測得的距離差不多,應該以二次脈 沖法的測距為準。
