放電不充分的低壓電纜故障探測案例
時間: 2022-10-17 16:54
瀏覽次數：
因使用年久造成很長一段電 纜絕緣產生電化腐蝕，使得加沖擊高壓時發生離散性放電，造成故障波形變化不定。
一、故障線路情況描述及故障性質診斷
線路名稱:北瞿化工廠 電壓等級:380V
絕緣類型:PVC 絕緣 電纜全長:200m
該電纜在運行中發生故障，將電纜兩端的終端頭同其他相連設備斷開后，進行絕緣測量，各相對地絕緣電阻為:A相800Ω，B相800Ω，C相1.5kΩ，零相4kΩ，確診該電纜發生了多相接地故障。電纜敷設情況如圖 2-18 所示。

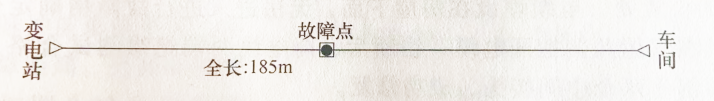

圖2-18 電纜敷設示意圖
二、電纜故障測試儀器
三、電纜故障測距與定位過程
在甲端，通過C相和零相之間用低壓脈沖法測量全長，得到如圖2-19所示的波形，選擇波速度為160m/μs時測得電纜全長為196m。從波形圖上可以看出測試時增益調得略大，同時，此電纜是塑料電纜，選擇的波速度也不正確，但由于故障測距是粗測，沒有太在意。

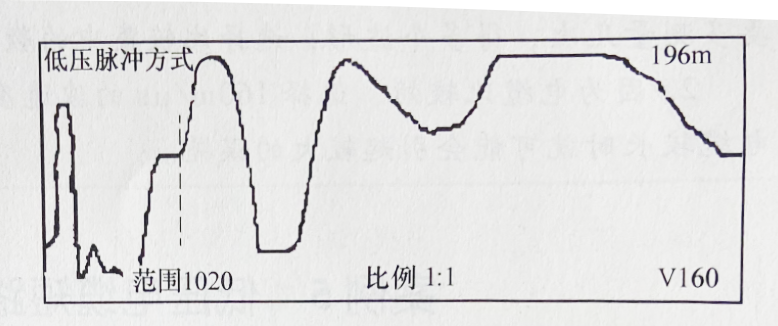

圖2-19 電纜全長波形
然后分別用A相和C相對金屬護層在4kV電壓下進行脈沖電流沖閃法測試，得到圖2-20、圖2-21所示波形，從圖上可以看出放電脈沖的反射脈沖波形很平滑，不能有效得出故障距離。升高電壓至5kV后，得到如圖2-22所示的脈沖電流波形，確定故障距離應為 96m。

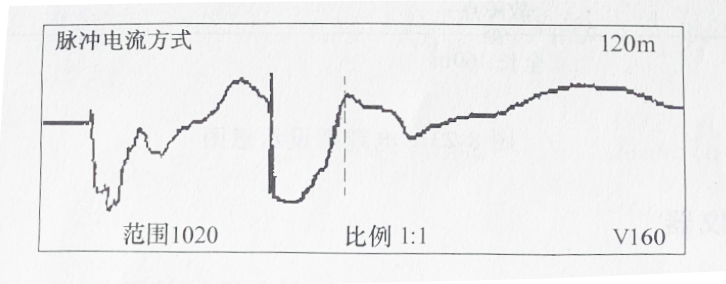

圖8-20 A相對金屬護層測電纜故障波形圖

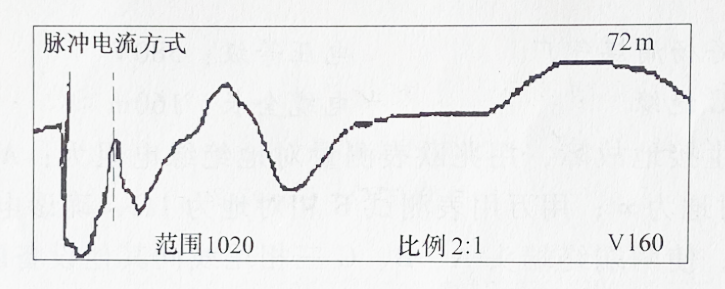

圖8-21C相對金屬護層測電纜故障波形圖

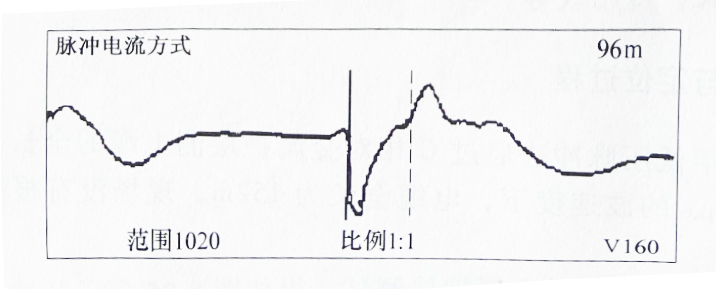

圖8-22C相對金屬護層測電纜故障波形圖
沿電纜路徑在地面上丈量到95m處，感覺到放電時地面上有振動，挖開2m后發現電纜內外絕緣護層已被腐蝕，成膠合狀，部分線芯已外露，向兩邊繼續開挖，發現電纜已有十幾米被腐蝕，不能繼續使用，需更換電纜。
測試體會:
1.電纜敷設地段原來是化工廠的 廢棄物堆放處，因使用年久造成很長一段電 纜絕緣產生電化腐蝕，使得加沖擊高 壓時發生離散性放電，造成故障波形變化不定。當電纜發生長距離、大面積進水時，也同樣會產生這樣的結果。對這種故障要多測量幾次，得多個波形，選擇比較集中的數據作為故障距離的參考點。
2.因?yàn)殡娎|比較短，選擇160m/μs的波速度并沒有引起太大的測試誤差，而電纜較長時就可能會引起較大的誤差。
