近距離高阻接地的電纜故障探測案例（二十四）
時間: 2022-08-24 22:33
瀏覽次數：
典型的近距離故障波形，當測試時得到這種波形時，就在比較近的距離內尋找故障點就可以了
一、故障線路情況描述及故障性質診斷
線路名址:滬南公路 電壓等級:10kV
絕緣類型:XLPE絕緣 電纜全長:392m
此電纜線路在運行中跳閘后停電，經多次合閘不成功。電纜敷設情況如圖24-1所示。

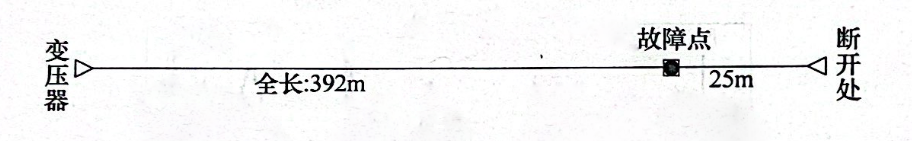

圖24-1電纜敷設示意圖
在斷開處用兆歐表和萬用表測試三相對地(金屬護層)之間的絕緣電阻，得到A相對地為2kΩ，B相對地為1MΩ，C相對地為∞，確定為多相高阻接地故障。
二、電纜故障測試儀器
三、電纜故障測距與定位過程
首先在斷開處用低壓脈沖法通過C相對金屬護層進行測試，測得圖24-2示的波形，全長為392m。

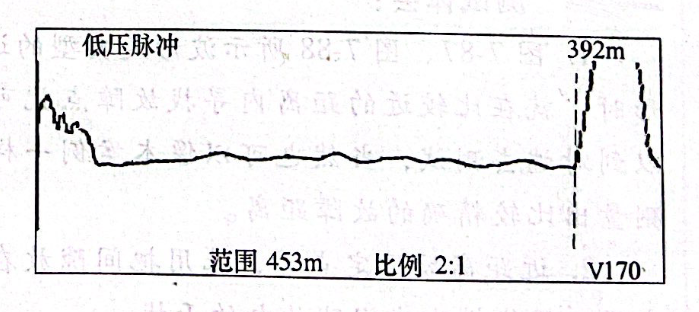

圖24-2 電纜全長波形
然后用脈沖電流沖閃法分別通過A B相對金屬護層進行測試，測得圖24-3、圖24-4所示波形，測得故障距離為31m。這是一個近距離故障波形，由于確定這種近距離波形零點的位置和虛光標的位置都比較困難，所以其所測故障距離的 處相對誤差比較大。
考慮到故障點離測試端比較近，定點時可能會受到球間隙放電的干擾，為精確測得故障距離并利于定點，我們按圖24-5所示接線圈進行接線，把放電球間隙改到變器端A間，通對地進行脈沖電流法測距，得到圖24-6所示波形，故障跑離為759m，則有392x2-759=25m，證實故障點在斷開處向變壓器方向大概25m處。
圖24-3 電纜A相故障波形
圖24-4 電纜B相故障波形

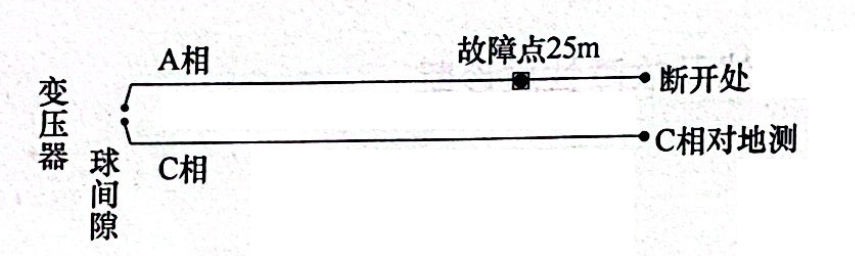

圖24-5 在變壓器端A、C相間做球間隙接線

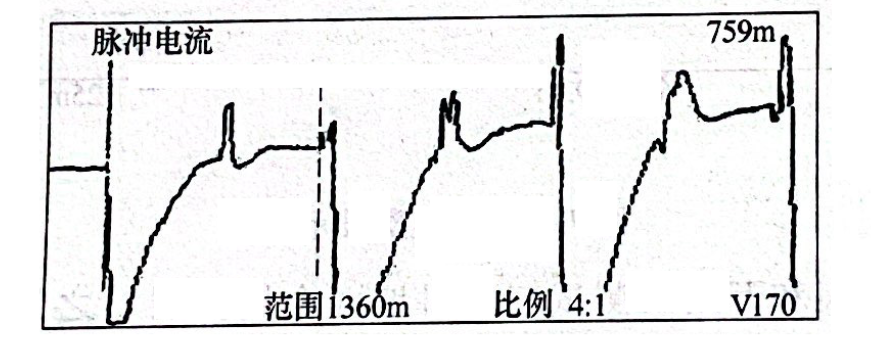

圖24-6 在變壓器端A、C相間做球間隙測得的故障波形
在測得故障點在31m的位置后，就用聽音器進行了第一次故障定點，但由于受到近端球間隙擊穿放電聲音的影響，很難找到精確的故障點位置。
當把球間隙改到變電站端后，用聲磁同步法進行第二次定點，輕松地找到了故障點的具體位置。
測試體會:
1、圖24-3、圖24-4所示波形是典型的近距離故障波形，當測試時得到這種波形時，就在比較近的距離內尋找故障點就可以了。在受到球間隙放電干擾時，可以到對端去測試，當然也可以像本案例一樣，把線路的接線方法改變一下，則可測量出比較精確的故障距離。
2、近距離故障定點時，選用把間隙放在儀器內部的系列高壓信號發生器，便能排除球間隙放電的干擾。
