兩種不同絕緣介質的電纜故障探測案例（二十五
時間: 2022-08-26 09:49
瀏覽次數：
35kV電纜線路，本是油浸紙絕緣電纜，曾經因故障，中間換過一段交聯電纜，做了兩個中間接頭。此次電纜在運行中發生跳閘事故后，曾以為是這兩個接頭中的一個發生了故障
一、故障線路情況描述及故障性質診斷
線路名址:上海國棉一廠 電壓等級:35kv
絕緣類型:油浸紙+XLPE絕緣 電纜全長:376m
該35kV電纜線路，本是油浸紙絕緣電纜，曾經因故障，中間換過一段交聯電纜，做了兩個中間接頭。此次電纜在運行中發生跳閘事故后，曾以為是這兩個接頭中的一個發生了故障，但挖開接頭后表面看不出任何問題。電纜敷設情況如圖25-1所示。

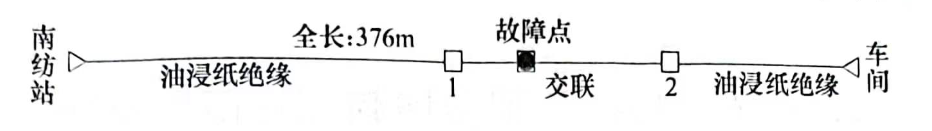

圖25-1電纜敷設示意圖
將電纜兩端的電纜頭與其他相連設備斷開后，在南紡站用兆歐表進行絕緣測量， A、B兩相對地為∞相對地為56MΩ，診斷該電纜發生了單相高陽接地故障。
二、電纜故障測試儀器
三、電纜故障測距與定位過程
因是粗測線路長度和故障距離，設定波速度為160m/us，直接用低壓脈沖法通過0相對金屬護層進行測試，測得電纜全長為376m，所得波形如圖7-92所示。測試時因兩個中間接頭是油浸紙絕緣電纜和交聯電纜連接形成的阻抗不匹配點，接頭反射十分明顯，曾一度懷疑是故障點的反射，后用低壓脈沖比較法測試，發現三相對金屬護層的低壓脈沖波形沒有什么區別，才確定是接頭反射，不是故障點。
然后向C相和金屬護層之間加高壓脈沖，用脈沖電流沖閃法測試，測得故障距離為186m，波形如圖25-2所示。

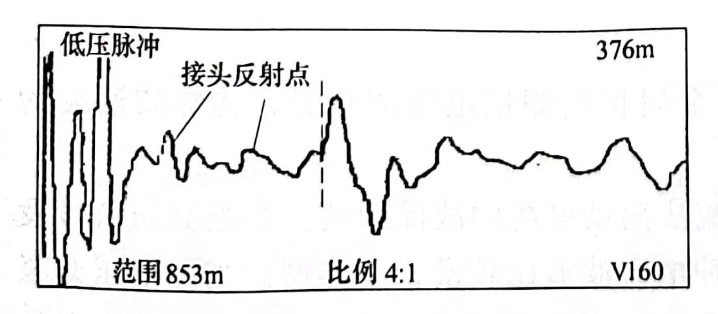

圖25-2電纜全長波形

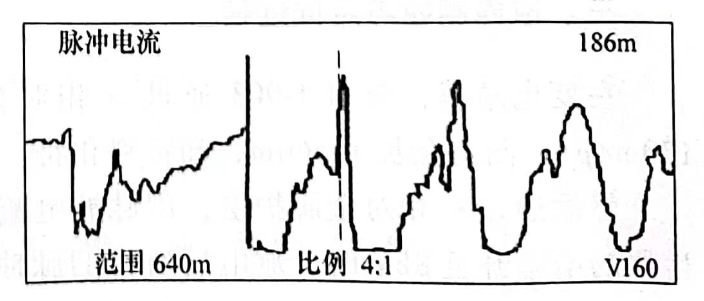

圖25-3脈沖電流測試故障波形
用GDBN-D30電纜故障定點儀沿電纜路徑到180m左右處定點，在180~190m之間看到放電產生的聲音波形，調整探頭位置后，聲磁時間差最小的位置為9x0.2ms，最后確定該處為故障點的位置。挖出電纜后發現在交聯電纜段的電纜本體上有一個2cmx4cm的洞，已看到內部線芯有斷裂地方，但不是完全斷線，周圍土壤干燥，可能是電纜曾經被損傷過。
測試體會:
當電纜線路是由兩種以上種類的電纜組成時，電纜中的接頭反射十分明顯，一定要用低壓脈沖比較法測試一下，以排除接頭疑慮點。同時，波速度選擇時，先以絕緣類型較長電纜的波速度為主，然后再車根據故障距離位于何種絕緣介質的電纜段中進行適當調整。但由于故障測距是粗測，波速度也可以不做調整。
